Levenhuk Magus Metal D650 Lcd Metallurgical Digital Microscope - Mikroskop

Specifikationer for Levenhuk Magus Metal D650 Lcd Metallurgical Digital Microscope - Mikroskop

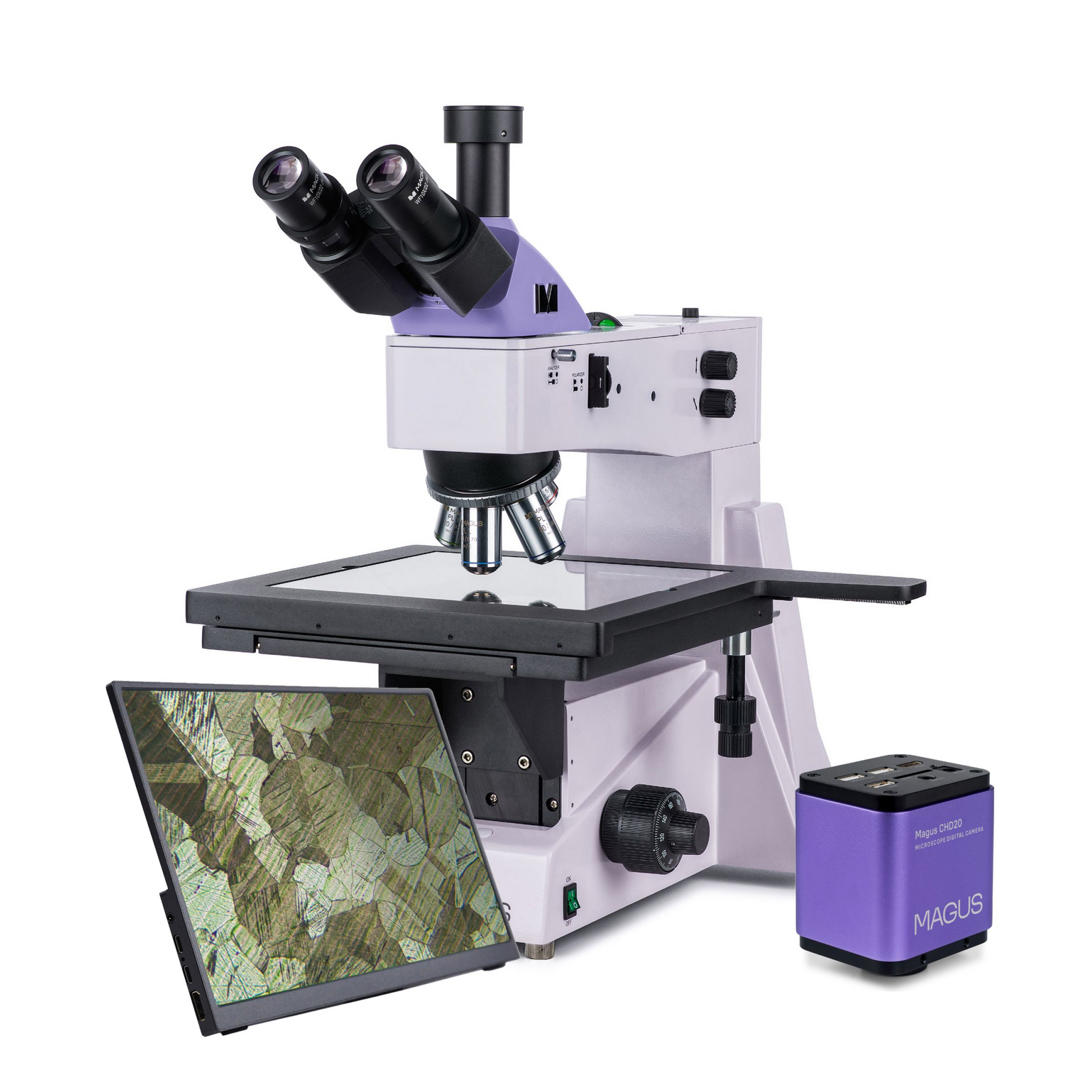

Den MAGUS Metal D650 LCD Metallografiske Mikroskop har en stor scene, hvor du kan placere fotomasker, trykte kredsløbskort, integrerede kredsløb og andre lange og brede prøver til undersøgelse i reflekteret lys. Det er muligt at foretage observationer i lysfelt og polariseret lys. Mikroskopet giver høj præcision i fokusering. Den fine fokuseringsskala på 0,7 µm gør det nemt at arbejde ved høje forstørrelser. Det bruges til forskning i industrielle anlæg og undervisning af ingeniørstuderende.

Digitalt kamera

MAGUS CHD20 Digitalt Kamera er udstyret med en 2MP sensor og producerer realistiske Full HD-billeder med en opløsning på 1920x1080px. Kameraet har høj lysfølsomhed, der er velegnet til arbejde i fluorescerende lys. Gennem brug af R, G, B primærfarve-mosaikfiltre opnås lav mørk strøm og klart billede. Kameraet bruger en HDMI-interface til at forbinde direkte til en TV, skærm eller projektor. I denne tilstand fungerer kameraet autonomt uden en pc. HDMI-interfacet giver en høj og stabil overførselshastighed fra kameraet til den eksterne skærm. Der er også en ekstra USB2.0-interface til tilslutning af kameraet til en pc. Video optages med 60fps eller 50fps afhængigt af video output-interface. Kameraet kombinerer høj FPS og høj båndbredde HDMI, og derfor er videoer livlige uden fryser eller huller mellem billeder. Ved maksimal opløsning er billedet veldefineret, bevægelige objekter er synlige uden fejl, og objektbevægelser vises uden forsinkelser.

Monitor

MAGUS MCD20 Monitor er designet til at bruge et visualiseringssystem af MAGUS mikroskopet. Det er forbundet til et kamera monteret på mikroskopet for at vise billeder i realtid. Den understøtter MAGUS Full HD opløsning HDMI-kameraer. Skærmdiagonalen er 13,3 tommer. IPS-matricen giver lyse billeder med store betragtningsvinkler. Hvis du kigger på skærmen fra en vinkel, bliver farvegengivelsen ikke forvrænget. Skærmen kan placeres på en sammenklappelig stand på et bord eller hylde eller monteres direkte på kameraet eller mikroskopstativet.

Optik

Uendeligt plan-achromatisk optik leverer skarpe og veldefinerede billeder. Mikroskopets hoved er trinokulært, 30° hældt, og der er en trinokulær tube til montering af et digitalt kamera. Kameraet (ikke inkluderet) optager fotos og videoer af undersøgelsen og sender mikroskopbilledet til en ekstern skærm. Der er en to-positioners strålesplitter: 100:0 og 0:100. Lyset ledes ind i øjestykkerne eller til kameraet. Der er en dioptrisk justeringsring på den venstre tube.

Du kan installere 5 objektiver i den roterende næsestykke - de er alle inkluderet i pakken. For at opnå højere forstørrelse kan du installere valgfri objektiver i stedet for de grundlæggende. I grundkonfigurationen giver mikroskopet forstørrelse i et område fra 50 til 800x. Det roterende næsestykke med objektiver er orienteret mod interiøret - brugeren kan se objektivet, der er indsat i den optiske bane.

Belysning

Den reflekterede lysbelysningssystem kombinerer tre centreringsenheder: lyskilde, blænde og feltblænde. Den 30W halogenlyskaster udsender varmt lys, så arbejde med mikroskopet i længere perioder ikke gør dine øjne trætte. Belysningens lysstyrke kan justeres, og det er muligt at indstille KÃ?¶hler-belysning. Det reflekterede lysbelysningssystem leveres også med en polariseringsenhed: en indbygget analyser og en aftagelig roterende polarisator. Der er også en række farvefiltre.

Scene og fokuseringsmekanisme

Den mest interessante del af mikroskopets design er scenen på 280x270 mm, der kan bevæges langs to akser inden for 204 mm. Derfor kan du observere prøver i stor størrelse og nemt undersøge deres overflade. De grove og fine fokuseringsknapper er placeret koaksialt på begge sider af mikroskopet, med en låseknap og en grov spændingsjusteringsknap. Håndtagene er placeret tæt på mikroskopets base, så du frit kan placere dine hænder på bordet og indtage en behagelig position under observation.

Tilbehør

MAGUS Metal D650 LCD linje af mikroskop-kompatible tilbehør omfatter øjestykker, lang arbejdsafstand objektiver, digitale kameraer og kalibreringsskiver. Tilbehøret kan bruges til at udvide mikroskopets kapaciteter.

Nøglefunktioner i mikroskopet:

- Stor scene med bred bevægelsesområde til arbejde med lange og brede prøver
- Fin fokuseringsskala på 0,7 µm for nem fokusering ved høje forstørrelser, grov fokusering med låseknap og spændingsjustering
- Trinokulært hoved med en trinokulær tube og en strålesplitter
- Reflekteret lysbelysning: kraftig 30W halogenpære med lysstyrkejustering, og drevet af AC strømforsyning
- Polariseringsenhed, centreringsenheder i det reflekterede lysbelysningssystem, K�¶hler-belysning, farvefiltre
- Bredt udvalg af kompatible valgfri tilbehør

Nøglefunktioner i kameraet:

- Kameraet fungerer autonomt uden tilslutning til en pc via HDMI-interface. Kan tilsluttes til en pc via USB2.0-interface
- Kameraets opløsning er 1920x1080px - et ideelt valg til visning af billeder på en Full HD-skærm
- 60fps eller 50fps afhængigt af video output interface til observation af bevægelige objekter, optagelse af video og bevægelse af præparatet uden hak eller forsinkelser
- SONY Starvis farve CMOS bagbelyst sensor giver lavt støjniveau og høj lysfølsomhed selv under svagt lysforhold. Du får klarere, lysere og mere farvemættede billeder.
- Software med fotografering, videoredigering, ekstern skærmsfunktioner, lineære og vinklede målinger

Sættet indeholder:
- MAGUS CHD20 Digitalt Kamera (digitalt kamera, HDMI-kabel (1,5 m), USB 2.0-kabel (2 m), USB-mus, 32GB SD-hukommelseskort, AC strømadapter 12V/1A (Euro), installations-cd med drivere og software, brugermanual og garantikort)
- MAGUS MCD20 LCD Monitor
- Base med en strømindgang, reflekteret lyskilde, fokuseringsmekanisme, scene og roterende næsestykke
- Trinokulært hoved
- Uendeligt plan-achromatisk objektiv: PL L5x/0,12 WD 26,1 mm
- Uendeligt plan-achromatisk objektiv: PL L10×/0,25 WD 20,2 mm
- Uendeligt plan-achromatisk objektiv: PL L20×/0,40 WD 8,80 mm
- Uendeligt plan-ach

Mærke	MAGUS
Garanti, år	5
EAN	5905555018409
Pakkestørrelse (LxBxH), cm	58.7x49.2x60.5
Forsendelsesvægt, kg	21
Hoved	trinokulær
Hoved hældningsvinkel	30 °
Forstørrelsesområde	fra 800x til 1280x
Øjestykkets rørdiameter, mm	30
Objektiver	uendeligt plan achromatisk: PL L5x/0.12, PL L10x/0.25, PL L20x/0.40, PL L50x/0.70, PL L80x/0.80 parfokalafstand 45mm (*mulighed: PL L40x/0.60, PL L60x/0.70, PL L100x/0.85 (tør))
Drejelig objektivholder	til 5 objektiver
Arbejdsafstand, mm	26.1 (5x) 20.2 (10x) 3.98 (40x) 2.08 (60x) 8.80 (20x) 3.68 (50x) 1.25 (80x) 0.40 (100x)
Interpupillær afstand, mm	48 – 75
Stade, mm	280x270
Stade bevægelsesområde, mm	204/204
Øjestykkets diopterjustering, dioptre	±5 (på venstre rør)
Blænde	indbygget blænde og felt
Fokus	koaksial, grov fokusering (30mm, 13.1mm/omdrejning, med en låseknap og spændingsjusteringsknap) og fin fokusering (0.0007mm)
Lysstyrkejustering	ja
Lystype	12V/30W
Driftstemperaturområde, °C	5 – 35
Samle- og installationsvanskelighedsniveau	komplekst
Belysningsplacering	øverst
Type	lys/optisk, digital, metallografisk
Objektiv	Siedentopf
Forstørrelse, x	50–800 grundlæggende (*valgfri: 50–1000/1250/1500/2000/2500)
Øjestykker	10×/22mm, øjenafstand: 10mm (*valgfri: 10x/22mm med skala, 12.5x/14 15x/15 20x/12 25x/9)
Stadefunktioner	tov-akset mekanisk
Belysning	halogen
Strømforsyning	220±22V, 50Hz, AC-netværk
Lysfiltre	grøn, blå, gul, mat
Yderligere	indbygget analyser og aftagelig polarisator
Brugerniveau	erfarne brugere, fagfolk
Anvendelse	metallografisk
Forskningsmetode	lysfelt, polarisering
Taske/etui/pose i sæt	støvhætte
Sensor	Sony Exmor/Starvis CMOS
Farve/monokrom	farve
Megapixel	2
Maksimal opløsning, pix	1920x1080
Sensorsize	1/2' (7.2x4.05mm)
Pixelstørrelse, ?m	3.75x3.75
Interfacestik	USB 2.0, HDMI 1.4
Hukommelseskort	SD op til 32GB
Mulighed for tilslutning af ekstra udstyr	USB-mus, flashdrev (USB)
Lysfølsomhed	1175mV ved 1/30s
Signal/støj-forhold	0.15mV ved 1/30s
Eksponering	0.04ms–1000ms
Videoptagelse	ja
Billedhastighed, fps ved opløsning	60@1920x1080 (HDMI), 50@1920×1080 (USB)
Installationssted	trinokulært rør, øjestykke rør i stedet for et øjestykke
Billedformat	*.jpg, *.tif
Videformat	*.h264/*.h265, *.mp4
Spektrområde, nm	380–650 (indbygget IR-filter)
Lukkertype	ERS (elektronisk rullelukker)
Software	HDMI: indbygget USB: MAGUS View
Systemkrav	Windows 8/10/11 (32-bit og 64-bit), Mac OS X, Linux, op til 2.8 GHz Intel Core 2 eller højere, minimum 4 GB RAM, USB2.0-port, RJ45, CD-ROM, 19' eller større skærm
Monteringstype	C-mount
Kabinet	CNC-aluminiumslegering
Kameranetspænding	DC-adapter 12V, 1A
Specifikationer for AC-strømadapter	input: AC-spænding 100–240V, 50/60Hz output: DC-spænding 12V/1A
Kameradriftstemperaturområde, °C	-10 – 50
Driftsfugtighedsområde, %	30 – 80
